항로표지 용어 정리 1

국제 해상부표 방식 (IALA)

국제 항로협회에서 각국의 부표식의 형식과 적용방법을 통일하여 적용하고, A, B 지역으로 구분하여 측방을 표시한다. (우리나라의 경우는 B)



용어		이미지	설명
등대	무인등대		관리 직원이 상주하지 않고 주기적인 순회점검으로 관리하는 등대 (섬이나 육지에 설치하여 직원이 상주하지 않는 소형 등대)
	유인등대		등대 직원이 상주하여 광파, 음파, 전파표지 등 복합 업무를 직접 운영하는 등대
레이콘			운항중인 선박이 자신의 위치를 용이하게 측정할 수 있도록 전파를 발사해주는 전파표지의 한 종류, 송신국의 위치를 선박의 레이더 영상면에 모르스 부호로 표시하는 레이더 응답장치
등명기			등대, 부표, 입표, 근해 및 교량과 같은 고정, 부유 구조물에 일반적으로 사용되는 LED렌턴
충방전조절기			과충전, 방전 기능을 통해 배터리의 태양전자판에서 전력을 충전함
태양전지			태양빛의 에너지를 전기에너지로 바꾸는 것을 이용한 장치 (셀 단위로 전자판을 모듈로 묶어 어레어의 형태로 제작된 것)
RTU			항로표지 통합관리시스템의 항로표지에 장착되는 자국에 설치된 장비로 제어장치와 통신 장치로 구성됨. (시스템에서 수신되는 제어 명령을 기반으로 하는 연결된 상태를 변경하거나 시스템에 전송하는 원격제어 시스템)
측방표지	측방표지		측방표지는 항행하는 수로의 좌.우측의 한계를 표시하기 위해 설치된 표지이며, 항해자가 바다에서 강,항구,수로 등에 접근할 경우에 바라본 방향을 기준으로 왼쪽은 좌현(녹등, 홀수 숫자 표시), 오른쪽은 우현(홍등, 짝수 숫자 표시)으로 구분할 수 있다.
	좌현표지		표지의 위치가 항로 좌측한계에 있으며, 표지의 우측에 가항수역이 있다. 표지의 좌측에는 암초, 천소, 침선 등 장애물이 존재한다.

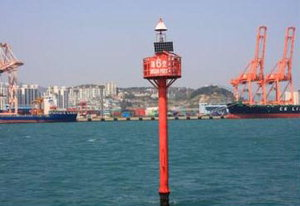

	우현표지		표지의 위치가 항로 우측한계에 있으며, 표지의 좌측에 가항수역이 있다. 표지의 우측에 암초, 친소, 침선 등 장애물이 있다.
	좌항로우선표지		표지의 좌측에 우선항로(항해가 활발한 지역을 우선적으로 선택할 수 있도록 지정된 항로)가 있다.
	우항로우선표지		표지의 우측에 우선항로가 있다.
방위표지	방위표지		방위표지는 굴곡점, 합류점, 주의 선단 등 항로내에 존재하는 특이한 지점을 표시하기 위해 설치한다. 어떠한 장애물을 중심으로 주위를 4개 상한으로 나누어 각각 북,동,남,서 라는 이름을 붙이고, 각각의 상한에 설치된 표지를 북방위, 동방위, 남방위 및 서방위 표지라고 부른다.

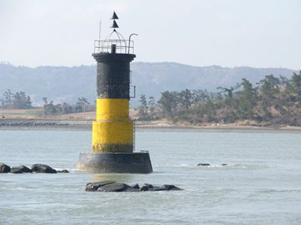

	북방위 표지		표지의 북측에 가항수역이 있으며, 표지의 남측에 암초, 첨소, 침선등의 장애물이 있다.
	동방위 표지		표지의 동측에 가항수역이 있으며, 표지의 서측에 암초, 천소, 침선 등 장애물이 있다.

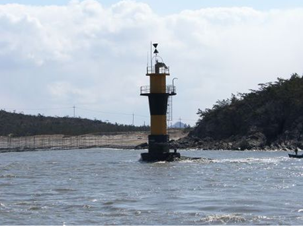

	남방위 표지		표지의 남측에 가항수역이 있으며, 표지의 북측에 암초, 천소, 침선 등의 장애물이 있다.
	서방위 표지		표지의 서측에 가항수역이 있으며, 표지의 동측에 암초, 천소, 침선등의 장애물이 있다.
고립장애표지 (isolated danger mark)			표지의 위치 또는 주위에 암초, 천소, 침선 등의 고립장애물을 표시해준다.
안전수역표지 (safe water mark)			표지의 주위가 가항수역일 때 존재하며, 표지의 위치는 가항수역의 중앙에 있다.
특수표지			표지의 주위가 공사 구역등 특별한 구역의 경계에 존재한다. 또한 표지의 위치 또는 부근에 특별한 시설이 있다.
신위험물표지			침몰 선박 등 새로운 위험물 발생시 위험물의 위치를 표시해준다.
등선(light vessel)			일반적으로 통행량이 많은 민감 해역에서 육지 초인을 목적으로 설치한다.
등주			쇠, 나무, 콘크리트 기둥의 꼭대기에 달아놓은 것
등표			항로, 항행에 위험한 암초, 항해금지구역 표지
등부표			항로의 안전 수역과 암초 등의 장애물 위치를 표시하기 위해 해저에 고정하여 뜨게 하는 구조물
도등			통항이 어려운 수로나 좁은 만의 입구 등에 항로를 표시하여 항로의 연장선상의 육지에 설치하는 2개 이상의 구조물로 등광을 밝히는 것
부등(조사등)			강력한 투광기를 설치하여 위험지역을 비추는 등화
암시등			선박의 입출항이 빈번한 계절에 임시 점등되는 점화
가등			등기 수리 시 가설되는 등화
도표			좁은 수로의 항로표지
